Viga metálica para vão de 10m: a solução que redefine luxo e amplitude
Por Rafaella Clemenc Del Persio
Descubra como a viga metálica para vão de 10m viabiliza salas integradas e pé-direito duplo em projetos de alto padrão. Perfis W, flecha controlada e grandes aberturas sem pilares intermediários.
Anatomia da Viga Metálica: Por Que 10 Metros Exigem Precisão
Vigas metálicas em forma de W — os perfis W 310, W 360 e W 410 — são a solução padrão quando se trata de vãos que beiram os 10 metros em residências e empreendimentos de alto padrão. A razão é elegante na sua simplicidade matemática: o momento fletor máximo cresce com o quadrado do vão (M_max = q × L² / 8). Isso significa que, quando você salta de um vão de 8 para 10 metros, o esforço na viga não cresce linearmente — cresce significativamente. Um perfil W 250 que funcionaria confortavelmente em 8 metros pode não passar nos critérios de flecha e deslocamento em 10 metros.
A tabela brasileira de pré-dimensionamento é clara: para vãos acima de 6 metros, perfis W 310, W 360 e W 410 passam a ser o padrão obrigatório. Um perfil W 310 × 44,5, por exemplo, possui altura de aproximadamente 307 mm e peso de 44,5 kg/m — dimensões que, quando embutidas em uma laje seca ou forro, viabilizam grandes aberturas sem que o leitor aprecie qualquer deformação visual. O segredo está no controle de flecha.
Nos projetos de luxo, a flecha máxima recomendada situa-se entre L/350 e L/500. Para um vão de 10 metros, isso traduz-se em deslocamento máximo entre 28,5 mm (L/350) e 20 mm (L/500). Parecem números pequenos, mas são a diferença entre um porcelanato grande de 2m × 1,20m que permanece plano e um que desenvolve uma trinca ao longo de 18 meses. Em imóveis de alto padrão, onde um revestimento em pedra natural de R$ 15 mil pode sofrer dano irreversível, essa margem é tudo.
[imovel:AP-00015]
Perfis W em Projetos de Amplitude Espacial
A escolha entre W 310, W 360 ou W 410 não é arbitrária. Para vãos de 7–8 metros com sobrecargas residenciais de cerca de 500 kg/m², costuma-se trabalhar com perfis W 310 × 38–45. Quando o vão sobe para 10 metros e a carga permanece similar, a migração típica é para W 360 ou, em casos onde a exigência de rigidez é extrema (grandes panos de vidro, lajes com acabamentos pesados), até W 410.
Perfis mais robustos da família W — como o W 410 × 60 ou W 610 × 155 — são fabricados em comprimentos padrão de 6 e 12 metros. Para um vão de 10 metros, a estratégia construtiva é trabalhar com uma peça de 12 metros com consolos nas extremidades para encaixe em pilares ou paredes, ou, em estruturas contínuas, distribuir o carregamento sobre múltiplos apoios. A beleza dessa solução é que a margem de segurança é ampla: estruturas metálicas com treliças ou vigas em vãos de 10–12 metros estão bem abaixo dos limites máximos usuais de projeto (treliças podem atingir 60–80 metros em configurações otimizadas), oferecendo alta segurança estrutural.
A Importância do Vão Estrutural Efetivo
Um detalhe técnico frequentemente negligenciado em memórias descritivas de baixa qualidade é a diferença entre o vão livre e o vão estrutural efetivo. Quando especificam-se pilares de 30 × 30 cm em um projeto com 10 metros de distância entre eixos de pilares, o vão real para cálculo estrutural é de aproximadamente 9,70 metros — subtraindo metade de cada pilar de cada lado. Essa precisão importa, especialmente em estruturas com baixa margem de segurança. Em projetos de viga metálica para vão de 10m, a documentação técnica deve deixar cristalino se o cálculo partiu do vão livre ou do vão estrutural, pois essa escolha impacta o perfil selecionado e, consequentemente, o custo da obra.

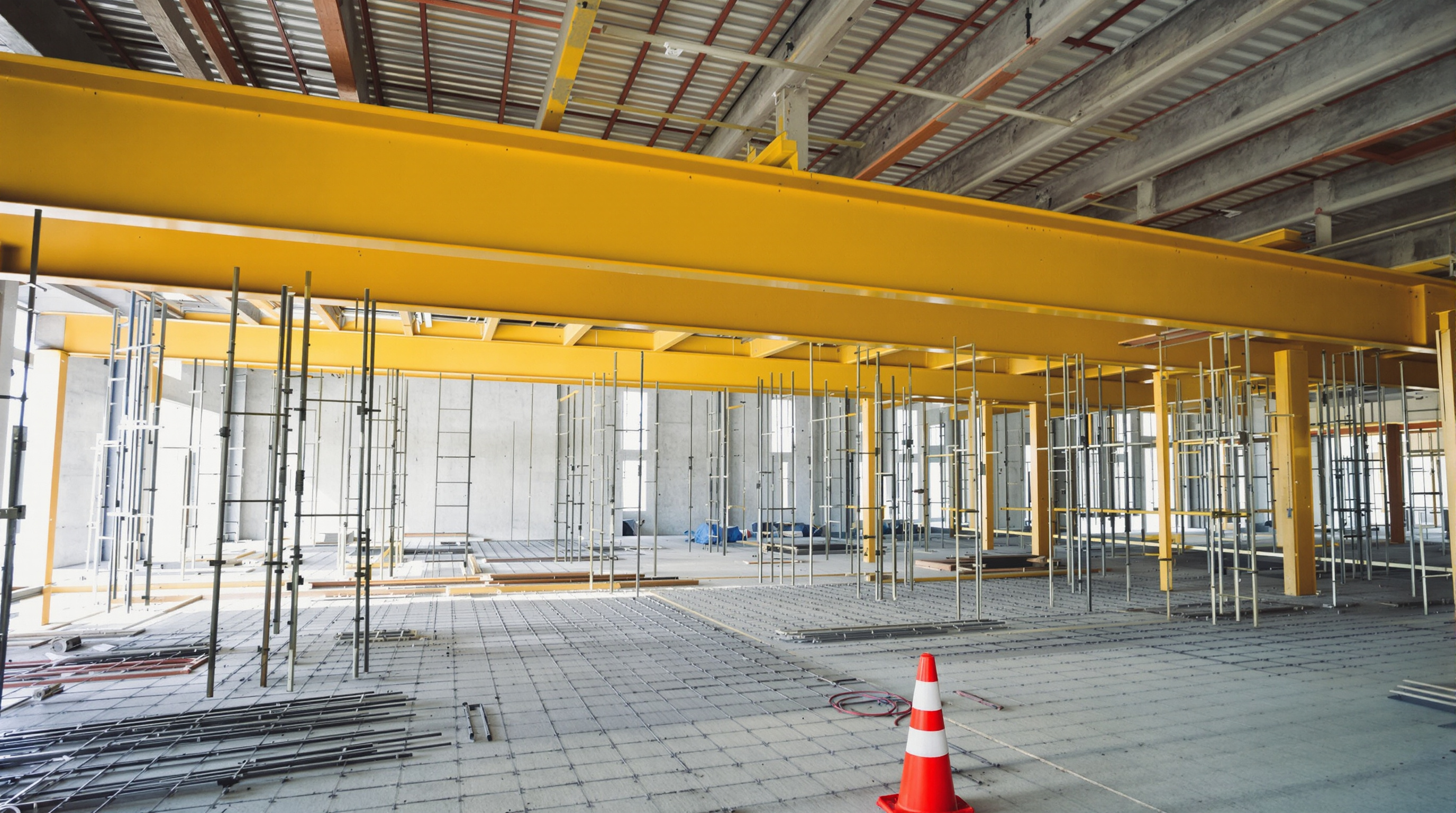

Integração com Lajes Mistas Aço-Concreto
A viga metálica para vão de 10m raramente trabalha sozinha em projetos contemporâneos. Há uma tendência consolidada de integração com lajes mistas aço-concreto, onde o perfil W recebe uma laje colaborante que, ao mesmo tempo, reforça a rigidez da viga e distribui as cargas de forma mais eficiente. Essa combinação oferece três vantagens simultaneamente: reduz espessura total da estrutura (ganho de pé-direito útil), melhora o controle de flecha e permite pisos com porcelanatos grandes, pedras naturais e sistemas de aquecimento radioso sem comprometer a integridade estética.
Num projeto de 10 metros com laje mista, o fabricante tipicamente especifica um perfil W com altura suficiente para que a deformação conjunta da viga mais laje se mantenha dentro da faixa L/350–L/500. O resultado é um piso que o proprietário pode pisar com confiança — sem aquele incômodo "bounce" que delata má engenharia. Segundo orientações técnicas da ArcelorMittal, líder em distribuição de aço estrutural no Brasil, essas soluções colaborantes ganham 15–25% de eficiência em relação à viga isolada, justificando o pequeno acréscimo de cálculos em projeto.
Comparativo: Vigas de Concreto vs. Metálicas em Vãos de 10 Metros
Para contextualizar a escolha da viga metálica para vão de 10m, vale comparar com alternativas convencionais:
| Aspecto | Viga de Concreto Protendido | Perfil W Laminado | Treliça Metálica |
|---|---|---|---|
| Altura Típica | 60–80 cm | 30–40 cm | 80–120 cm |
| Peso Próprio (10 m) | 200–300 kg/m | 80–100 kg/m | 40–60 kg/m |
| Flecha (L/350) | Requer maior inércia | Controlada com W 360/410 | Mínima, excelente |
| Tempo de Cura | 28 dias + protensão | Imediato, sem cura | Imediato |
| Custo Inicial | Médio-Alto | Médio | Médio-Alto |
| Flexibilidade Arquitetônica | Média (viga visível) | Alta (embutível) | Alta (estrutura aparente) |
| Durabilidade em Ambientes Salinos | Boa com proteção | Excelente com galvanização | Excelente com galvanização |
A tabela evidencia por que, em empreendimentos de luxo, a preferência recai sobre o perfil W: menor altura permite melhor aproveitamento de pé-direito, peso menor viabiliza fundações mais econômicas e o perfil é discreto arquitetonicamente.

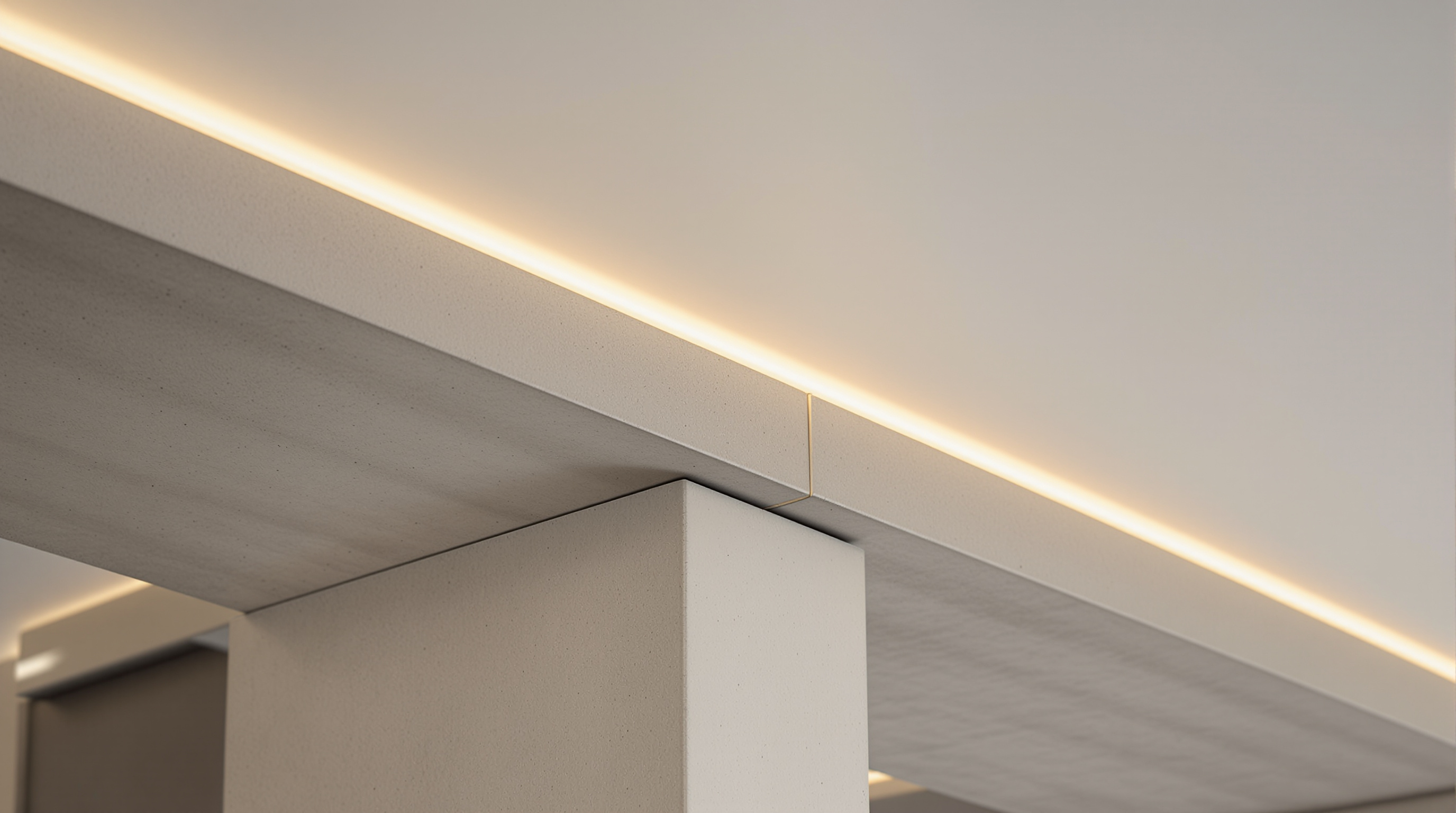

A Invisibilidade Planejada: Acabamento e Conceito Arquitetônico
Uma das razões pelas quais a viga metálica para vão de 10m se tornou tão popular em imóveis de luxo é que ela desaparece. Diferentemente de uma viga de concreto protendido de 60 cm de altura, que insiste em se anunciar, um perfil W 360 embutido em um forro ou laje seca é praticamente indetectável do ponto de vista do usuário final.
Arquitetos contemporâneos exploram essa transparência de forma sofisticada. Em projetos com fachadas envidraçadas contínuas, é comum que a viga receba perfis tubulares ou treliças leves na borda superior para apoiar esquadrias piso-teto, concentrando toda a estrutura na linha da vista. Quando pintura em tons neutros ou revestimento metálico decorativo são aplicados, o resultado é uma fachada contínua onde o observador externo não identifica qualquer apoio estrutural — a sensação é de uma caixa de vidro suspenso.
Em coberturas residenciais de luxo, essa liberdade atinge níveis ainda maiores. Treliças metálicas 9–12 metros — classificadas como "medium-depth trusses" — possuem altura típica de 1/10 a 1/12 do vão, resultando, para 10 metros, em estrutura de 0,8–1,0 metro. Alguns projetos exploram isso arquitetonicamente, deixando a estrutura aparente com acabamento em aço corten ou pintura automotiva, convertendo um elemento técnico em protagonista visual.
Benefícios Colaterais: Fundações e Balanços
O uso de viga metálica em vez de concreto em vãos de 10 metros oferece um benefício frequentemente subestimado: redução significativa do peso próprio. Enquanto uma viga de concreto protendido para esse vão pesaria facilmente 200–300 kg/m, uma viga metálica W 360 pesa apenas 80–100 kg/m. Essa economia de peso repercute diretamente nas fundações, permitindo estruturas menos robustas e, consequentemente, redução de custos em etapas de execução.
Em um projeto hipotético de 2.500 m² com estrutura convencional em concreto, a economia de peso próprio da estrutura pode significar redução de 30–50 toneladas no carregamento total de fundações. Em solos medianos (SPT entre 10 e 20), isso se traduz em redução de estacas, pilaresou sapatas, economizando frequentemente entre 5% e 12% do custo total da fundação.
Além disso, estruturas metálicas mais leves viabilizam balanços e terraços que, em concreto armado convencional, exigiriam contraventamentos complexos. Um apartamento de cobertura em Alphaville com varanda cantilever de 5 metros, por exemplo, é muito mais viável tecnicamente e economicamente com estrutura metálica. O dimensionamento de balanços em concreto exigiria vigas de grande altura e armaduras robustas na parte inferior; em aço, um perfil W 310 com consolo adequado resolve com elegância.
[imovel:CO-00001]
Especificações Técnicas e Normas Aplicáveis
O dimensionamento de uma viga metálica para vão de 10m deve seguir obrigatoriamente a NBR 8800 (Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios), norma que estabelece critérios de resistência, estabilidade e deformação. A norma exige verificação de flecha imediata (em serviço) e flecha final (considerando fluência do concreto, se houver laje colaborante).
Além da NBR 8800, consultores estruturais usam tabelas de fabricantes como ArcelorMittal, Pessoa Aços e Cidesp, que fornecem pré-dimensionamento baseado em combinações de vão, carga distribuída e limite de flecha. Essas tabelas costumam indicar para vãos de 10 metros com cargas de 500–600 kg/m² os perfis adequados, reduzindo significativamente o tempo de cálculo em fase de anteprojeto.
Valorização Imobiliária e Durabilidade Técnica
Empreendimentos que explicitam em seus memoriais descritivos o uso de estruturas metálicas bem dimensionadas — incluindo especificação clara de perfis W, classe de aço (ASTM A36 ou equivalente) e sistema de proteção contra corrosão — tendem a receber avaliação técnica positiva em laudos de avaliação imobiliária. Estruturas metálicas galvanizadas ou pintadas com epóxi possuem durabilidade comprovada superior a 50 anos em ambientes internos, sem necessidade de manutenção invasiva.
Isso impacta especialmente em imóveis de luxo, onde compradores sofisticados e investidores institucionais verificam memoriais estruturais e plantas. A presença de viga metálica para vão de 10m dimensionada corretamente, combinada com laje mista e especificação de aço ASTM A36 ou similar, sinaliza projeto moderno e executor experiente.
[imovel:69891]
Perguntas Frequentes
Vão de 10 metros qual viga usar?
Para um vão de 10 metros em projetos convencionais, a recomendação é utilizar perfis W da família 310–410, cuja escolha exata depende do momento fletor calculado, cisalhamento e verificação de flecha. Em residências e empreendimentos de alto padrão com cargas usuais (móveis, pessoas, acabamentos), um W 310 ou W 360 é suficiente na maioria dos casos. O dimensionamento segue a NBR 8800 (Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios) e consultoria com tabelas de fabricante. Para cargas elevadas ou exigência de flecha inferior a L/400, migra-se para W 410 ou perfis soldados.
Qual viga metálica usar para vão de 9 metros?
Para vãos de 9 metros com sobrecargas residenciais ou comerciais moderadas, costuma-se trabalhar ainda com perfis W 250–310, migrando para W 310 caso a carga seja maior ou a exigência de baixa deformação seja crítica (salas integradas com grandes panos de vidro, por exemplo). O dimensionamento sempre parte do cálculo de momento fletor e comparação com tabelas de fabricante. Em estruturas com laje mista aço-concreto, a presença da laje colaborante frequentemente permite um perfil um ou dois passos inferior.
Vão máximo treliça metálica?
Treliças metálicas planas ou em arco podem atingir vãos extraordinários de 60–80 metros em configurações otimizadas (como treliças de grandes coberturas industriais ou estádios). Treliças de cobertura em edificações residenciais e comerciais usuais trabalham confortavelmente na faixa de 25–50 metros. Para vãos residenciais de 10–12 metros, vigas laminadas W são preferíveis; treliças entram em cena quando se busca maior leveza ou quando vãos excedem 15–18 metros.
Qual viga metálica é adequada para um vão de 12 metros?
Para vãos de 12 metros em estruturas convencionais, usam-se perfis W mais robustos — tipicamente W 360, W 410 ou vigas soldadas — de acordo com carga e limite de flecha exigido. Vigas laminadas são tecnicamente recomendadas até cerca de 18 metros conforme guias brasileiros; acima disso, prefere-se perfis soldados (seções I ou caixão) ou treliças metálicas. A escolha depende de análise cuidadosa de momento fletor, cisalhamento, flecha e, em casos de corrosão potencial, tipo de revestimento.
Qual é o custo adicional de uma viga metálica em comparação com concreto?
O custo de uma viga metálica para vão de 10m em perfil W é tipicamente 10–15% superior ao da viga de concreto protendido em etapa de fabricação/aquisição, mas a economia em fundações (30–50 toneladas a menos de carga) frequentemente compensa, reduzindo o custo total da estrutura em 5–8%. Além disso, a menor altura da viga permite melhor aproveitamento de pé-direito útil, que em imóveis de luxo pode representar acréscimo de valor imobiliário.
Como é feita a proteção contra corrosão de vigas metálicas?
Vigas metálicas para ambientes internos (mais comuns em residências de luxo) recebem pintura epóxi ou poliuretana após galvanização a quente, oferecendo durabilidade superior a 50 anos. Em ambientes externos ou áreas molhadas, opta-se por galvanização reforçada ou pintura com primer epoxi de alta espessura. A especificação técnica deve indicar claramente a classe de agressividade ambiental conforme ISO 12944.
Principais Conclusões
- Perfis W 310, W 360 e W 410 são o padrão consolidado para vigas metálicas de 10 metros em projetos de alto padrão, oferecendo equilíbrio entre resistência, rigidez e discretion arquitetônica.
- O momento fletor em um vão de 10 metros cresce exponencialmente (proporção ao quadrado do vão); controlar a flecha (L/350–L/500) é imperativo para evitar fissuras em revestimentos nobres e deformações perceptíveis.
- A integração com lajes mistas aço-concreto potencializa a viga metálica para vão de 10m, reduzindo espessura total, melhorando desempenho estrutural e permitindo acabamentos sofisticados sem comprometer segurança.
- Estruturas metálicas para 10 metros estão bem abaixo dos limites técnicos de projeto (treliças podem atingir 60–80 metros), oferecendo margem ampla de segurança e flexibilidade arquitetônica sem desperdício de recursos.
- Redução de peso próprio (tipicamente 40–50% comparado ao concreto protendido) viabiliza fundações mais econômicas, balanços cantilever sofisticados e aproveitamento otimizado de pé-direito útil.
- O dimensionamento exato deve seguir NBR 8800, cálculos certificados de fabricante e validação obrigatória por engenheiro estrutural experiente — jamais depender de regras empíricas ou especificações genéricas em memoriais.
- A invisibilidade arquitetônica da viga metálica para vão de 10m (perfil W embutido em laje ou forro) é fator diferencial em projetos contemporâneos que buscam amplitude e liberdade espacial sem renunciar à segurança estrutural.
- Especificação técnica clara (aço ASTM A36, proteção galvânica ou epóxi, tabelas de fabricante) em memórias descritivos é indicador confiável de qualidade executiva e projeto maduro.
Para quem busca imóveis de alto padrão ou está desenvolvendo um empreendimento residencial de luxo, a presença de uma viga metálica dimensionada corretamente para vãos de 9–12 metros é indicador de projeto moderno, flexível e executado com rigor técnico. Ao analisar memoriais descritivos e plantas estruturais, vale observar se foram utilizados perfis W laminados e lajes mistas — essa escolha costuma estar alinhada com entrega em prazo, custo controlado e arquitetura que de fato entrega amplitude. Para mais orientações sobre estruturas metálicas em projetos residenciais de luxo e inovação construtiva, acompanhe @its_houses no Instagram para insights sobre dimensionamento, arquitetura contemporânea e soluções estruturais que redefinem espaços.
